【波紋填料】

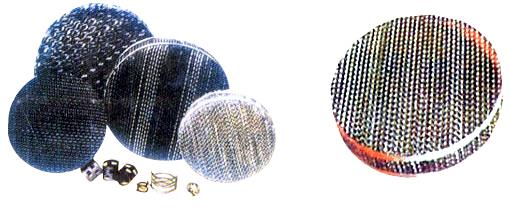

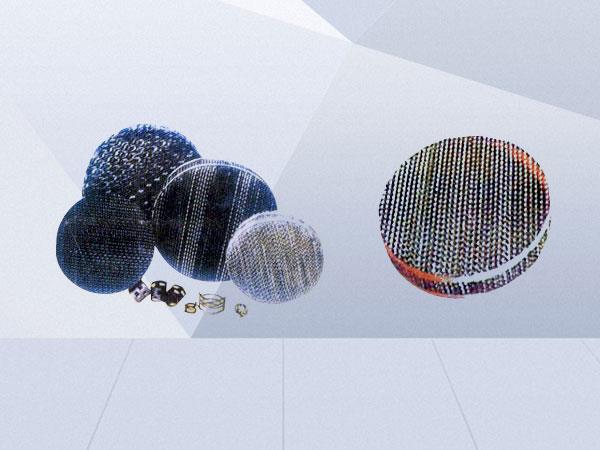

我廠在上海化工研究院指導下，專業生產新型高效波紋規整填料及散堆填料，可采用不銹鋼、銅 、鋁、純鈦、鉬五鈦、等材質制作。在香料、農藥、精細化工、石油化工等領域得到廣泛應用。 規整填料分為網孔、絲網、孔板、壓延孔板等。 散堆填料主要有：金屬鮑爾環填料、金屬階梯環填料、金屬環矩鞍即金屬英特洛斯填料。 我廠在上海化工研究院指導下，專業生產新型高效波紋規整填料及散堆填料，可采用不銹鋼、銅 、鋁、純鈦、鉬五鈦、等材質制作。在香料、農藥、精細化工、石油化工等領域得到廣泛應用。 規整填料分為網孔、絲網、孔板、壓延孔板等。 散堆填料主要有：金屬鮑爾環填料、金屬階梯環填料、金屬環矩鞍即金屬英特洛斯填料 。
sw型網孔波紋填料幾何特性參數
| 填料型號 | 材質 | 峰高h mm | 比表面積m2/m2 | 水力直徑ah/mm | 傾斜角 | 空隙率% | f因子m/s kg/m2 | 理論塔板no/m | 壓力降mmhg/m |
| SW-1型 | 不銹鋼 | 4.5 | 643 | 5.7 | 45 | 91.6 | 1.4-2.2 | 5-8 | 2-3.5 |
| SW-1型 | 6.5 | 450 | 9 | 30 | 95.5 | 1.5 | 4-5 | 1.6-1.8 |
絲網波紋填料幾何特性參數SC=CY SB=BX
| 填料型號 | 材質 | 峰高h mm | 比表面積m2/m2 | 水力直徑ah/mm | 傾斜角 | 空隙率% | f因子m/s kg/m2 | 理論塔板no/m | 壓力降mmhg/m |
| CY | 不銹鋼 | 4.3 | 700 | 5 | 45 | 87-90 | 1.3-2.4 | 6-9 | 5 |
| BX | 6.3 | 500 | 7.3 | 30 | 95 | 2-2.4 | 4-5 | 1.5 |
孔板波紋填料幾何特性參數
| 填料型號 | 材質 | 峰高h mm | 比表面積m2/m2 | 水力直徑ah/mm | 傾斜角 | 空隙率% | f因子m/s kg/m2 | 理論塔板no/m | 壓力降mmhg/m |
| SM125 | 不銹鋼 | 24 | 125 | 35 | 45 | 98.5 | 3 | 1-1.2 | 1.5 |
| SM225 | 12 | 250 | 15.8 | 45 | 97 | 2.6 | 2-3 | 1.5-2 | |
| SM325 | 8 | 350 | 12 | 45 | 95 | 2 | 3.5-4 | 1.5 | |
| SM425 | 6.5 | 450 | 9 | 45 | 93 | 1.5 | 3-1 | 1.8 |
壓延孔板波紋填料幾何特性參數
| 填料型號 | 材質 | 理論塔板no/m | 峰高h mm | 空隙率% | 比表面積m2/m2 | 壓力降mmhg/m | f因子m/s kg/m2 |
| 700Y | 不銹鋼 | 5-7 | 4.3 | 85 | 700 | 7 | 1.6 |
| 500X | 3-4 | 6.3 | 90 | 500 | 2 | 2.1 | |
| 250Y | 2.5-3 | 97 | 250 | 2.25 | 2.6 |
